Беспылевой бокс для очистки лазерных головок STV-950

Материал: * нержавеющая сталь;
* каленое стекло;
Система фильтрации: * предварительный фильтр;
* HEPA фильтр;

Модель:

STV-950

Тип:

Беспылевой бокс

Рабочая зона (мм):

790*490*490

Общие размеры (мм):

950*530*850

Питание (В / Гц):

220 50

Регулируемая скорость вращения вентилятора:

Да

Вес нетто (кг):

Вес брутто (кг):

110 000 руб.

Купить

Быстрая покупка

Сравнить

Отложить

Беспылевой бокс STV-950 для очистки лазерных головок

По просьбам наших клиентов мы разработали новую модификацию беспылевого бокса STV-950 с увеличенной рабочей зоной.
Теперь обслуживание лазерных головок стало ещё удобнее и комфортнее — больше пространства для работы, улучшенная эргономика и сохранение всех преимуществ фильтрационной системы.

Беспылевой бокс STV-950 — это профессиональное решение для обеспечения чистоты при обслуживании высокоточных лазерных систем. Компактная и функциональная модель идеально подходит для лабораторий, производственных цехов и сервисных центров, где требуется чистое рабочее пространство для оптических и лазерных компонентов.

Преимущества модели STV-950:

Высокоэффективная фильтрация: система двойной очистки включает предварительный фильтр и HEPA-фильтр, обеспечивая удаление даже самых мелких частиц.
Надёжные материалы: корпус изготовлен из нержавеющей стали, а рабочее окно — из закалённого стекла, устойчивого к механическим повреждениям.
Эргономичная рабочая зона: просторная камера размером 790×490×490 мм удобна для обслуживания различных типов лазерных головок.
Безопасная эксплуатация: наличие регулируемой скорости вентилятора позволяет адаптировать работу бокса под конкретные условия.
Универсальное подключение: стандартное питание 220 В / 50 Гц.
Компактные габариты: общие размеры 950×530×850 мм, вес — нетто 68 кг.

Технические характеристики:

Уровень чистоты: ГОСТ ИСО 14644-1 - 5, ГОСТ Р 50766-95 – Р5 (100), 209E - Класс 100
Количество кластеров: ≤0.5 частиц/чашка·ч (для чашки диаметром 90 мм)
Средняя скорость воздушного потока: 0.25～0.45 м/с
Уровень шума: ≤62 дБ (А)
Вибрация (полупиковое значение): ≤5 μМ (по направлениям x, y, z)
Освещённость: ≥300 Люкс
Напряжение: Переменный ток, однофазный, 220 В/50 Гц
Рабочая зона (Ш × Г × В): 790 × 490 × 490 мм
Общие размеры (Ш × Г × В): 950 × 530 × 850 мм
Размер и количество HEPA-фильтров: 775 × 410 × 38 мм × 1 шт.
Размер и количество ламп (люминесцентная/УФ): 12 Вт × 1 шт. / 20 Вт × 1 шт.
Тип фильтра: HEPA
Вес (кг) нетто/брутто: 68/77
Производитель: ООО «СТ Сварочные технологии»

Область применения:

Очистка и обслуживание лазерных головок и оптических систем
Работа с чувствительными к пыли компонентами в условиях локальной стерильности
Использование в лабораториях, в электронике, медицине и микроэлектромеханике

Почему стоит выбрать STV-950:

Надёжная защита компонентов от загрязнений
Прочный корпус из качественной нержавеющей стали
Простота обслуживания и эксплуатации
Готов к эксплуатации "из коробки"

HEPA-фильтрПанель управленияТребования к помещению, ВАЖНО! Правила работы Система фильтрации и интервалы обслуживанияОтзывы

HEPA-фильтр (от англ. High Efficiency Particulate Air filter) — это высокоэффективный воздушный фильтр, предназначенный для улавливания мельчайших частиц пыли, аллергенов, бактерий и других загрязнителей.

Размер фильтра в модели STV-950: 775*410*38 мм

Ключевые особенности HEPA-фильтра:

Высокая эффективность:
- Улавливает до 99,97% частиц размером 0,3 микрометра и больше.
- Применяется для фильтрации воздуха в медицинских, промышленных и бытовых условиях.
Принцип работы:
- Фильтр состоит из переплетённых волокон, которые создают множество ловушек для частиц, используя три механизма:
  - Интерцепция (захват частиц при контакте с волокнами).
  - Инерционное столкновение (удержание более крупных частиц).
  - Диффузия (ловушка для мелких частиц за счёт хаотичного движения).
Применение:
- Используется в системах вентиляции, воздухоочистителях, пылесосах, беспылевых боксах и медицинском оборудовании.
- Эффективен для создания чистых зон в соответствии с санитарными и технологическими нормами.
Обслуживание:
- HEPA-фильтры требуют периодической замены, так как загрязнение снижает их эффективность.

Пример: В беспылевом боксе STV-850 HEPA-фильтр обеспечивает высокий уровень чистоты рабочей зоны, соответствующий стандартам ISO 5 и ГОСТ.

Требования к помещению для установки:

Класс чистоты помещения:
Помещение должно соответствовать классу чистоты не ниже ISO 8 (или аналогичных стандартов), чтобы минимизировать внешнее загрязнение.
Площадь и свободное пространство:
- Обеспечить минимальное расстояние не менее 30 см от задней и боковых стен для свободной циркуляции воздуха.
- Высота помещения должна быть достаточной для установки шкафа с учетом его внешней высоты (1600 мм) и дополнительных конструктивных элементов.
Температурный режим:
Рабочая температура помещения должна находиться в диапазоне от +10°C до +30°C.
Влажность:
Относительная влажность воздуха не должна превышать 75% для предотвращения конденсации внутри рабочей зоны.
Электропитание:
- Напряжение: AC 220V, 50 Гц.
- Необходима отдельная электрическая розетка с заземлением, соответствующая мощности устройства (максимальная мощность 500 Вт).
Отсутствие вибрации:
Помещение должно быть изолировано от вибрационных источников, так как это может нарушить стабильность работы устройства и уменьшить эффективность фильтров.
Уровень шума:
Рекомендуется размещение в тихом помещении с низким уровнем шума, чтобы не мешать работе персонала.
Световое освещение:
Освещение в помещении должно быть достаточным для комфортной работы, но при этом не создавать бликов на прозрачных поверхностях шкафа.
Вентиляция:
Помещение должно быть оснащено системой вентиляции для поддержания постоянного воздухообмена и отвода тепла, выделяемого устройством.
Чистота окружающей среды:
Перед установкой необходимо провести генеральную уборку помещения для устранения пыли и частиц, которые могут нарушить работу фильтров и загрязнить рабочую зону.

Примечание:
Соблюдение всех указанных требований обеспечит стабильную и долгосрочную работу ламинарного шкафа, а также безопасность и комфорт операторов.

Правила и порядок действий для очистки и обслуживания лазерных головок в ламинарном шкафу

Подготовка:

Убедитесь, что ламинарный шкаф установлен в чистом помещении, соответствующем стандартам для работы с высокоточными устройствами.
Наденьте защитное снаряжение: перчатки, маску, шапку, одежду, исключающую передачу загрязнений. Очки можно исключить, если защитное стекло шкафа опущено.
Проверьте работу вентилятора и фильтров ламинарного шкафа, чтобы обеспечить подачу чистого воздуха с нужной скоростью.
Включите подачу воздуха в ламинарном шкафу и подождите 1–2 минуты, чтобы поток воздуха очистил рабочее пространство от возможных частиц пыли.

Снятие лазерной головки:

Перед демонтажем тщательно очистите поверхность лазерной головки от пыли и загрязнений, используя сжатый воздух или антистатические салфетки.
Аккуратно отключите QBH-разъем, избегая резких движений, чтобы не повредить оптические элементы.
Заклейте и оберните QBH-разъем и отверстие лазерной головки специальной пылезащитной лентой, чтобы предотвратить попадание загрязнений.
После того как ламинарный шкаф проработал 1–2 минуты, осторожно поместите лазерную головку в рабочую зону шкафа и приступайте к очистке.

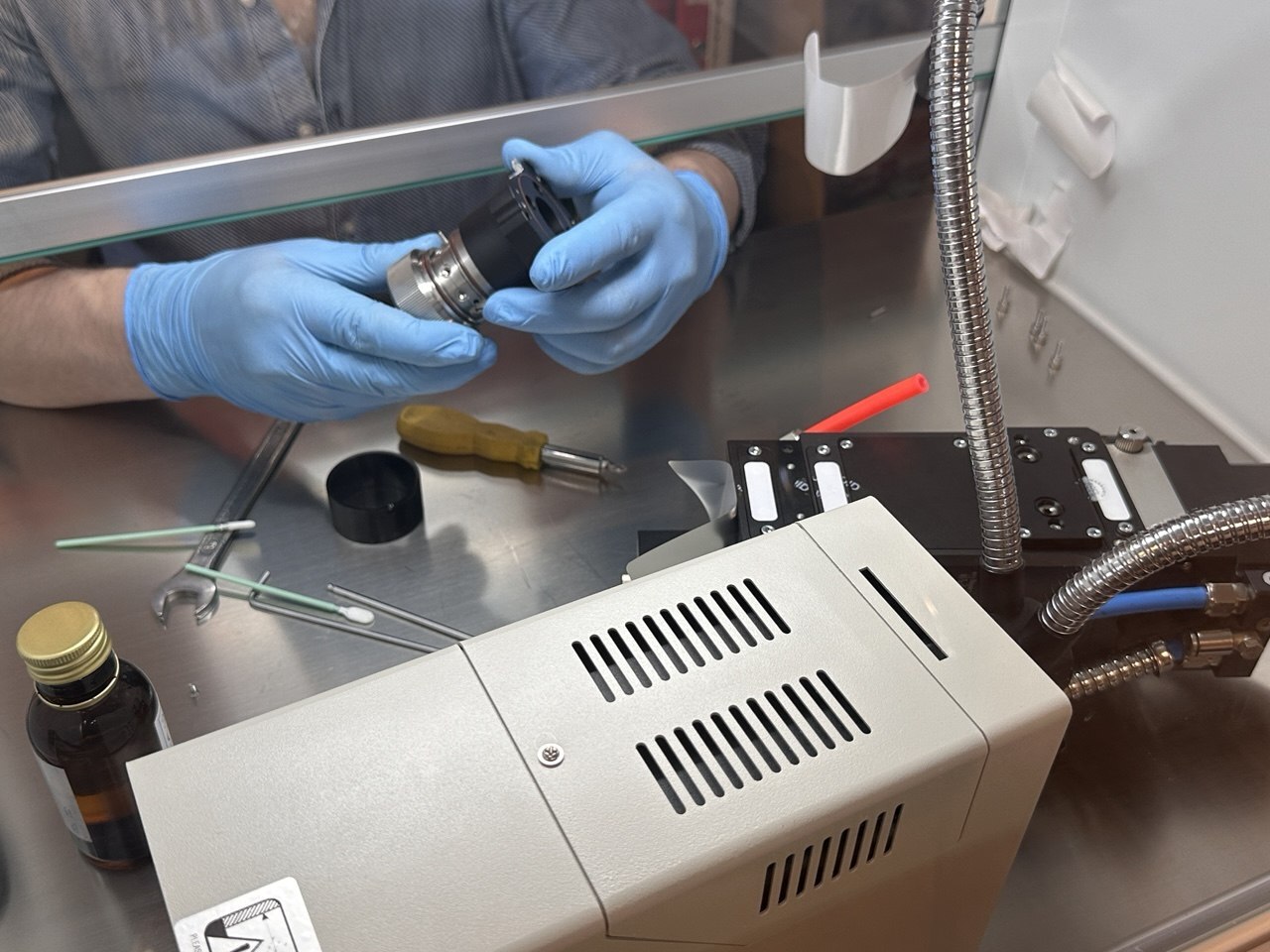

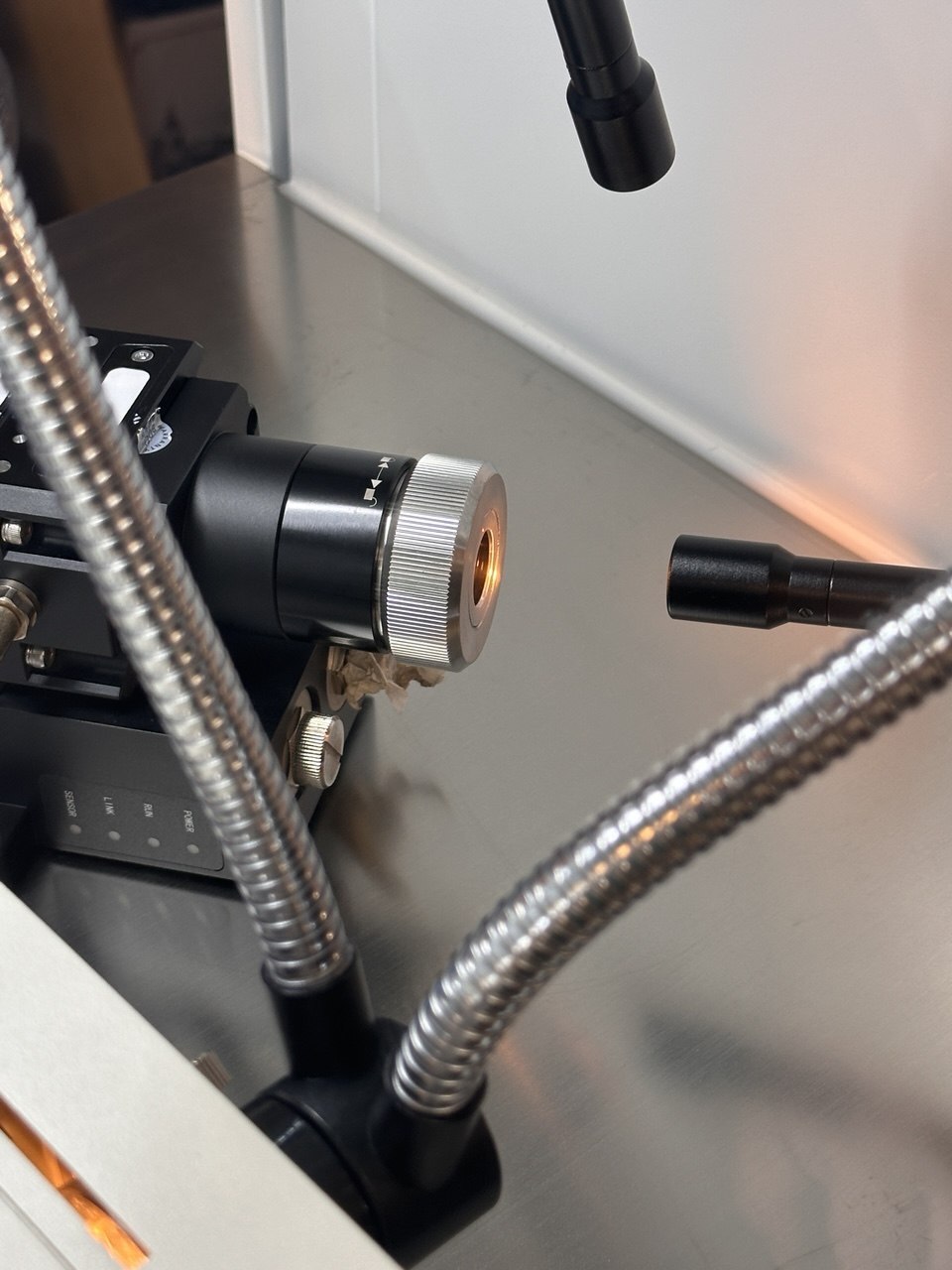

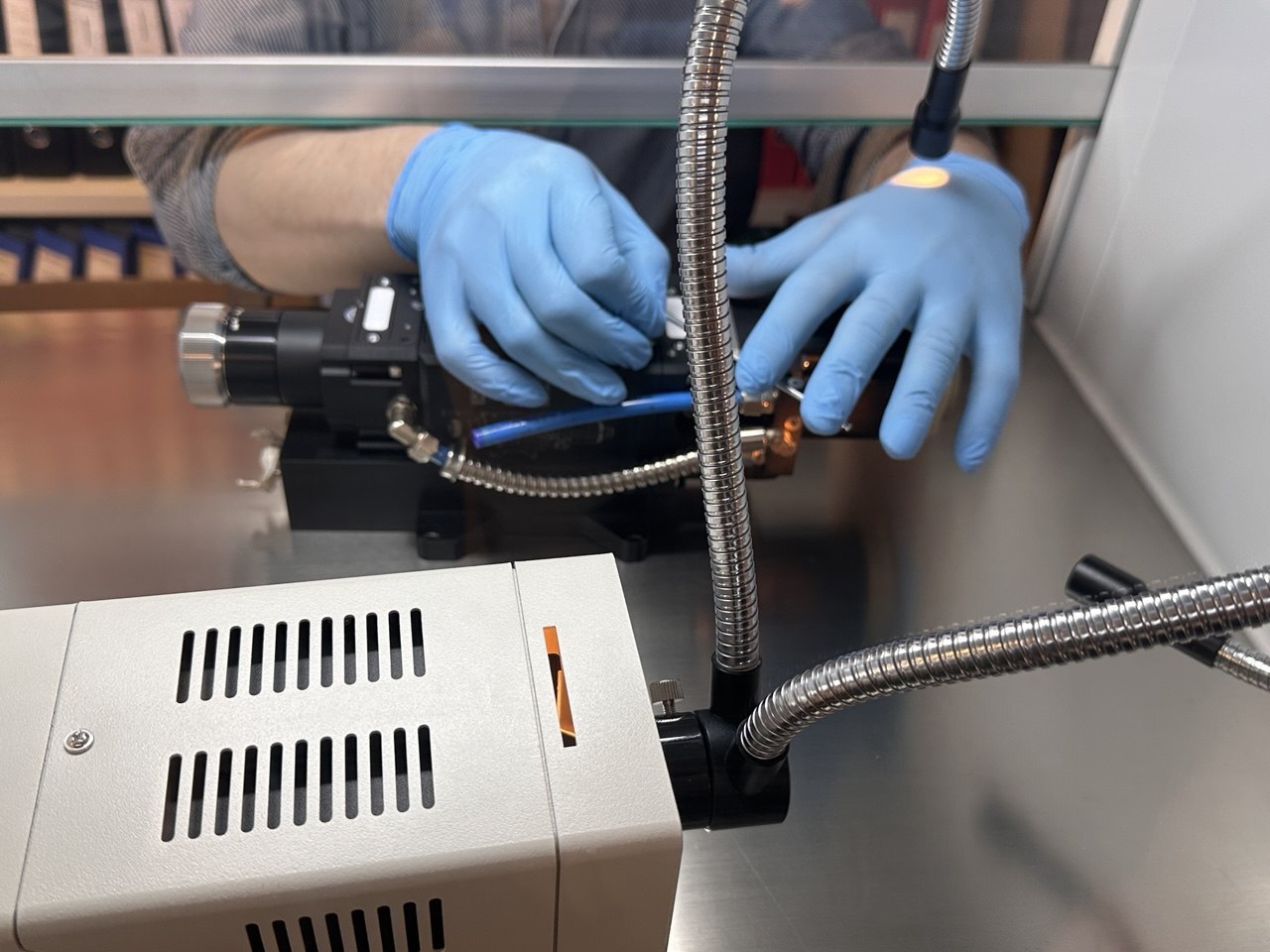

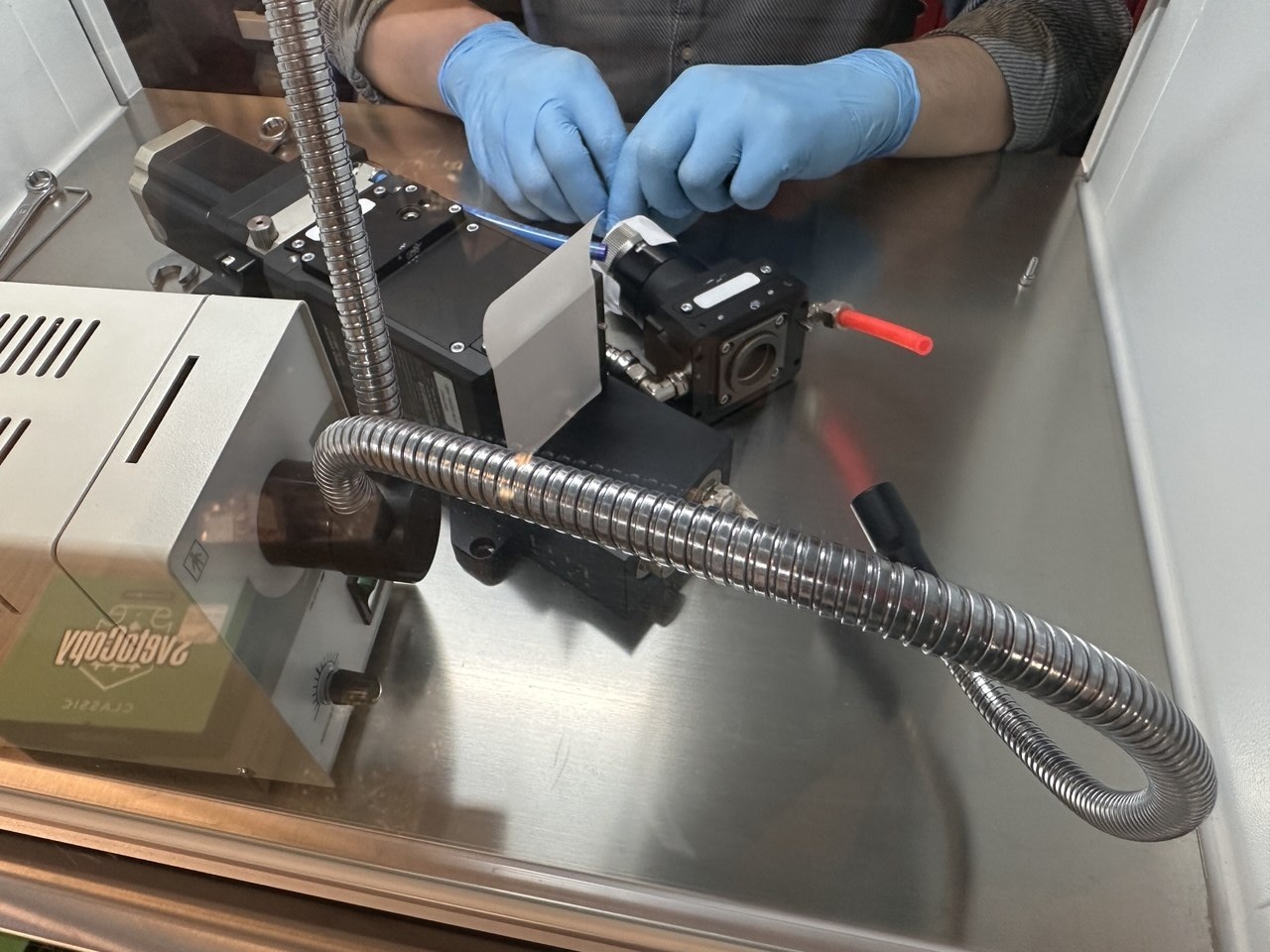

Очистка лазерной головки:

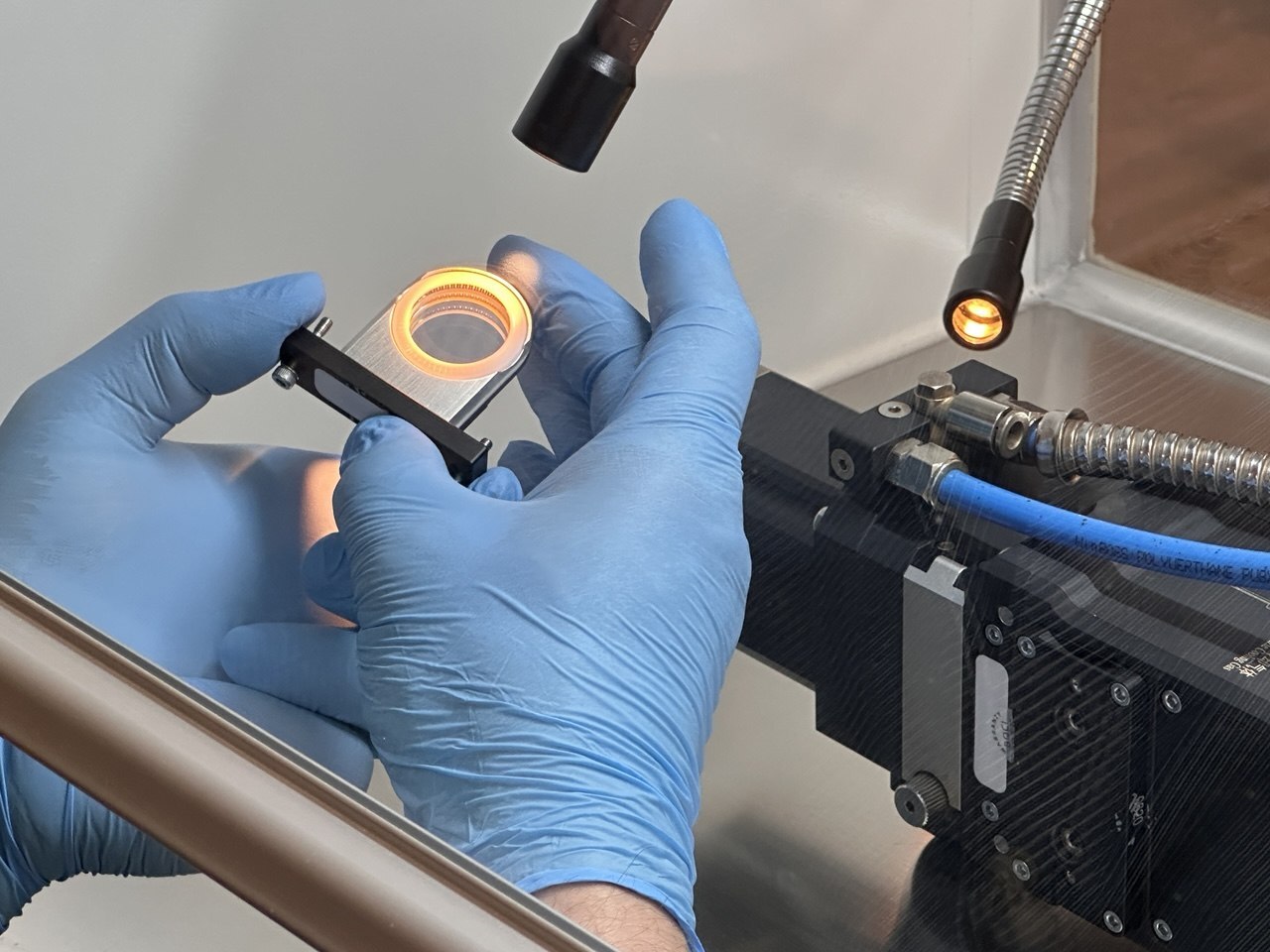

Используйте специальные палочки, пропитанные подходящим раствором, для деликатной очистки линз и оптики.
Протрите оптические элементы безворсовыми салфетками, избегая сильного давления, чтобы не повредить защитные покрытия.
Очистите корпус лазерной головки мягкой антистатической тканью, слегка смоченной в специальном растворе.
Проверьте наличие загрязнений в области охлаждения и вентиляции, при необходимости удалите их сжатым воздухом.

Обслуживание:

Осмотрите соединения и электрические компоненты на предмет загрязнений или повреждений.
Убедитесь в отсутствии механических повреждений линз, защитных стекол и корпуса.
При необходимости замените защитные элементы или нанесите новое антистатическое покрытие.

Завершение работы:

Убедитесь, что все инструменты убраны, а рабочая поверхность очищена.
Проведите обработку ультрафиолетовой лампой в шкафу для дополнительной стерилизации зоны.
Запишите данные в журнал обслуживания, указав дату, время и использованные материалы.

Обслуживание фильтров

Предварительный фильтр выполняет функцию первичной очистки воздуха, задерживая крупные частицы пыли и грязи, прежде чем они попадут в HEPA-фильтр.
Рекомендуется обслуживать предварительный фильтр не реже одного раза в три месяца, если оборудование используется в помещениях ISO 8.
В помещениях с более низким уровнем чистоты (ниже ISO 8) необходимость в обслуживании предварительного фильтра возрастает, и вам следует чистить его чаще, чтобы поддерживать высокую производительность системы фильтрации.

Способы обслуживания предварительного фильтра:

Очистка с помощью пылесоса – аккуратно удалите пыль и загрязнения с поверхности фильтра.
Промывание – при сильном загрязнении можно промыть фильтр водой, тщательно высушив его перед установкой обратно.

Важно:

Регулярное обслуживание предварительного фильтра продлевает срок службы системы фильтрации и обеспечивает стабильную работу оборудования, предотвращая накопление загрязняющих частиц и сохраняя идеальные условия для работы с выс
