Размер и количество HEPA-фильтров: 675 × 410 × 38 мм × 1 шт.
Размер и количество ламп (люминесцентная/УФ): 12 Вт × 1 шт. / 20 Вт × 1 шт.
Тип фильтра:HEPA
Производитель:ООО «СТ Сварочные технологии»
Беспылевой стол STV-850 предназначен для создания контролируемой чистой зоны, необходимой при работе с лазерными головками. Он обеспечивает безопасные и чистые условия для очистки, сборки и ремонта этих высокоточных устройств.
Основные задачи беспылевого стола STV-850:
1. Поддержание высокой степени чистоты
Уровень чистоты Класс 100 (209E) и эффективность HEPA-фильтра предотвращают попадание мельчайших частиц (≥0.5 мкм) в рабочую зону.
Это особенно важно, так как даже минимальные загрязнения могут повредить оптические элементы лазерной головки.
2. Защита от механических повреждений и дефектов
Микрочастицы пыли и загрязнения могут повлиять на точность лазерного луча, вызвать перегрев и снижение эффективности оборудования. Работа в чистой зоне снижает эти риски.
3. Улучшение качества работы с оптическими системами
Оптические элементы лазерной головки чрезвычайно чувствительны к загрязнениям. Использование беспылевого стола позволяет:
Тщательно очистить линзы, зеркала и диоды.
Собирать компоненты с минимальным риском появления дефектов.
4. Создание оптимальных рабочих условий
Встроенная система фильтрации обеспечивает:
Стабильный поток воздуха (скорость 0.25–0.45 м/с), что предотвращает оседание частиц.
Низкий уровень шума (≤62 дБ) и вибраций (≤5 μМ), которые могут негативно повлиять на точность операций.
Высокая освещённость рабочей зоны (≥300 Люкс) облегчает проведение точных манипуляций.
5. Соответствие стандартам отрасли
STV-850 обеспечивает условия, соответствующие международным стандартам чистоты (например, ISO 14644-1), что делает его незаменимым в высокотехнологичных производствах.
Применение
Очистка оптических поверхностей лазеров.
Сборка и ремонт высокоточных лазерных компонентов.
Применяется в электронной, медицинской и оптической промышленности.
Вывод: Обеспечивает чистую, безопасную и удобную среду для работы с лазерными головками, минимизируя риски загрязнений, повышая точность сборки и долговечность оборудования.
Каждый беспылевой стол оснащён двумя типами ламп и дополнительным функционалом для удобства и эффективности работы:
Люминесцентная лампа:
Создаёт яркое освещение с уровнем освещённости более300 люкс, что обеспечивает отличную видимость в рабочей зоне.
Подходит для точных операций, таких как очистка и сборка оптических компонентов лазерных головок.
Ультрафиолетовая (УФ) лампа:
Используется для выявления мельчайших частиц пыли, которые не видны в обычном свете.
Помогает обеспечить максимальную чистоту поверхности и предотвратить загрязнение.
Дополнительное оснащение:
Розетка на 220 Вольт:
Находится в защищённой зоне, что позволяет подключать дополнительное оборудование (например, паяльные станции, инструменты для диагностики и т. д.) без риска нарушения чистоты.
Преимущества:
Улучшенные условия работы благодаря сочетанию яркого света и УФ-диагностики.
Удобство подключения дополнительных устройств в непосредственной близости от рабочей зоны.
Снижение рисков дефектов и повреждений благодаря точной визуализации и контролю чистоты.
Вывод: Эти функции делают стол универсальным инструментом для работы с лазерными головками и другими высокотехнологичными устройствами, требующими максимальной точности и чистоты.
HEPA-фильтрПанель управленияТребования к помещению, ВАЖНО! Правила работы Система фильтрации и интервалы обслуживанияОтзывы
HEPA-фильтр(от англ.High Efficiency Particulate Air filter) — это высокоэффективный воздушный фильтр, предназначенный для улавливания мельчайших частиц пыли, аллергенов, бактерий и других загрязнителей.
Ключевые особенности HEPA-фильтра:
Высокая эффективность:
Улавливает до 99,97% частиц размером 0,3 микрометра и больше.
Применяется для фильтрации воздуха в медицинских, промышленных и бытовых условиях.
Принцип работы:
Фильтр состоит из переплетённых волокон, которые создают множество ловушек для частиц, используя три механизма:
Интерцепция(захват частиц при контакте с волокнами).
Инерционное столкновение(удержание более крупных частиц).
Диффузия(ловушка для мелких частиц за счёт хаотичного движения).
Применение:
Используется в системах вентиляции, воздухоочистителях, пылесосах, беспылевых боксах и медицинском оборудовании.
Эффективен для создания чистых зон в соответствии с санитарными и технологическими нормами.
Обслуживание:
HEPA-фильтры требуют периодической замены, так как загрязнение снижает их эффективность.
Пример:В беспылевом боксе STV-850 HEPA-фильтр обеспечивает высокий уровень чистоты рабочей зоны, соответствующий стандартам ISO 5 и ГОСТ.
Кнопка 1: Кнопка быстрого режима. Чтобы отрегулировать скорость или выключить быстрый режим, достаточно нажать кнопку 1.
Кнопка 2: Кнопка медленного режима. Для выключения этого режима нажмите кнопку 2.
Кнопка 3: Кнопка переключения УФ-лампы.
Кнопка 4: Кнопка переключения света.
Кнопка ON: Включение всех функций. При нажатии автоматически активируется быстрый режим вентиляции. Для выключения вентилятора нажмите кнопку 1.
Кнопка OFF: Кнопка выключения. При нажатии отключаются все функции устройства.
Требования к помещению для установки:
Класс чистоты помещения: Помещение должно соответствовать классу чистоты не ниже ISO 8 (или аналогичных стандартов), чтобы минимизировать внешнее загрязнение.
Площадь и свободное пространство:
Обеспечить минимальное расстояние не менее 30 см от задней и боковых стен для свободной циркуляции воздуха.
Высота помещения должна быть достаточной для установки шкафа с учетом его внешней высоты (1600 мм) и дополнительных конструктивных элементов.
Температурный режим: Рабочая температура помещения должна находиться в диапазоне от +10°C до +30°C.
Влажность: Относительная влажность воздуха не должна превышать 75% для предотвращения конденсации внутри рабочей зоны.
Электропитание:
Напряжение: AC 220V, 50 Гц.
Необходима отдельная электрическая розетка с заземлением, соответствующая мощности устройства (максимальная мощность 500 Вт).
Отсутствие вибрации: Помещение должно быть изолировано от вибрационных источников, так как это может нарушить стабильность работы устройства и уменьшить эффективность фильтров.
Уровень шума: Рекомендуется размещение в тихом помещении с низким уровнем шума, чтобы не мешать работе персонала.
Световое освещение: Освещение в помещении должно быть достаточным для комфортной работы, но при этом не создавать бликов на прозрачных поверхностях шкафа.
Вентиляция: Помещение должно быть оснащено системой вентиляции для поддержания постоянного воздухообмена и отвода тепла, выделяемого устройством.
Чистота окружающей среды: Перед установкой необходимо провести генеральную уборку помещения для устранения пыли и частиц, которые могут нарушить работу фильтров и загрязнить рабочую зону.
Примечание: Соблюдение всех указанных требований обеспечит стабильную и долгосрочную работу ламинарного шкафа, а также безопасность и комфорт операторов.

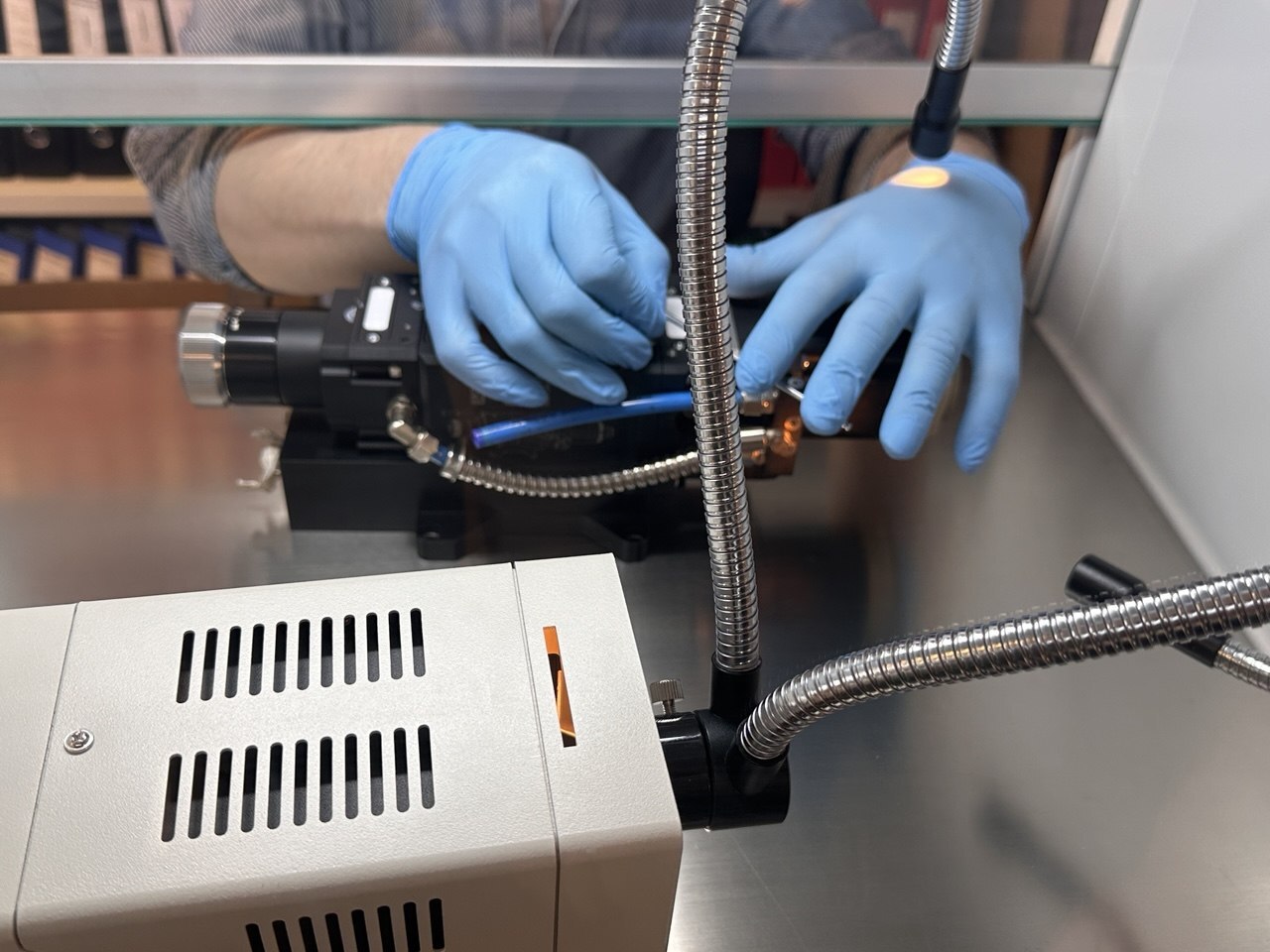

Правила и порядок действий для очистки и обслуживания лазерных головок в ламинарном шкафу
Подготовка:
Убедитесь, что ламинарный шкаф установлен в чистом помещении, соответствующем стандартам для работы с высокоточными устройствами.
Наденьте защитное снаряжение: перчатки, маску, шапку, одежду, исключающую передачу загрязнений. Очки можно исключить, если защитное стекло шкафа опущено.
Проверьте работу вентилятора и фильтров ламинарного шкафа, чтобы обеспечить подачу чистого воздуха с нужной скоростью.
Включите подачу воздуха в ламинарном шкафу и подождите 1–2 минуты, чтобы поток воздуха очистил рабочее пространство от возможных частиц пыли.
Снятие лазерной головки:
Перед демонтажем тщательно очистите поверхность лазерной головки от пыли и загрязнений, используя сжатый воздух или антистатические салфетки.
Аккуратно отключите QBH-разъем, избегая резких движений, чтобы не повредить оптические элементы.
Заклейте и оберните QBH-разъем и отверстие лазерной головки специальной пылезащитной лентой, чтобы предотвратить попадание загрязнений.
После того как ламинарный шкаф проработал 1–2 минуты, осторожно поместите лазерную головку в рабочую зону шкафа и приступайте к очистке.

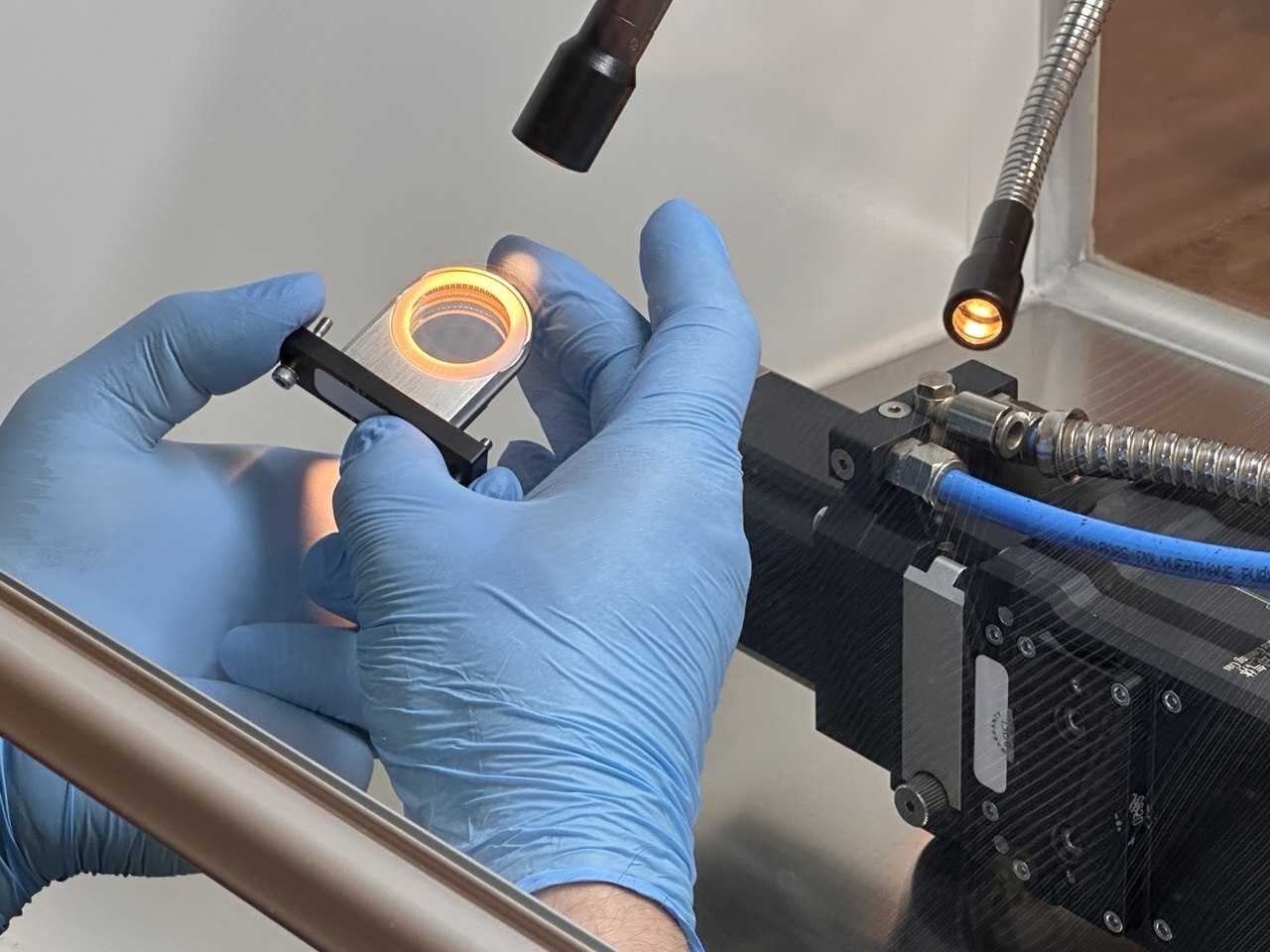

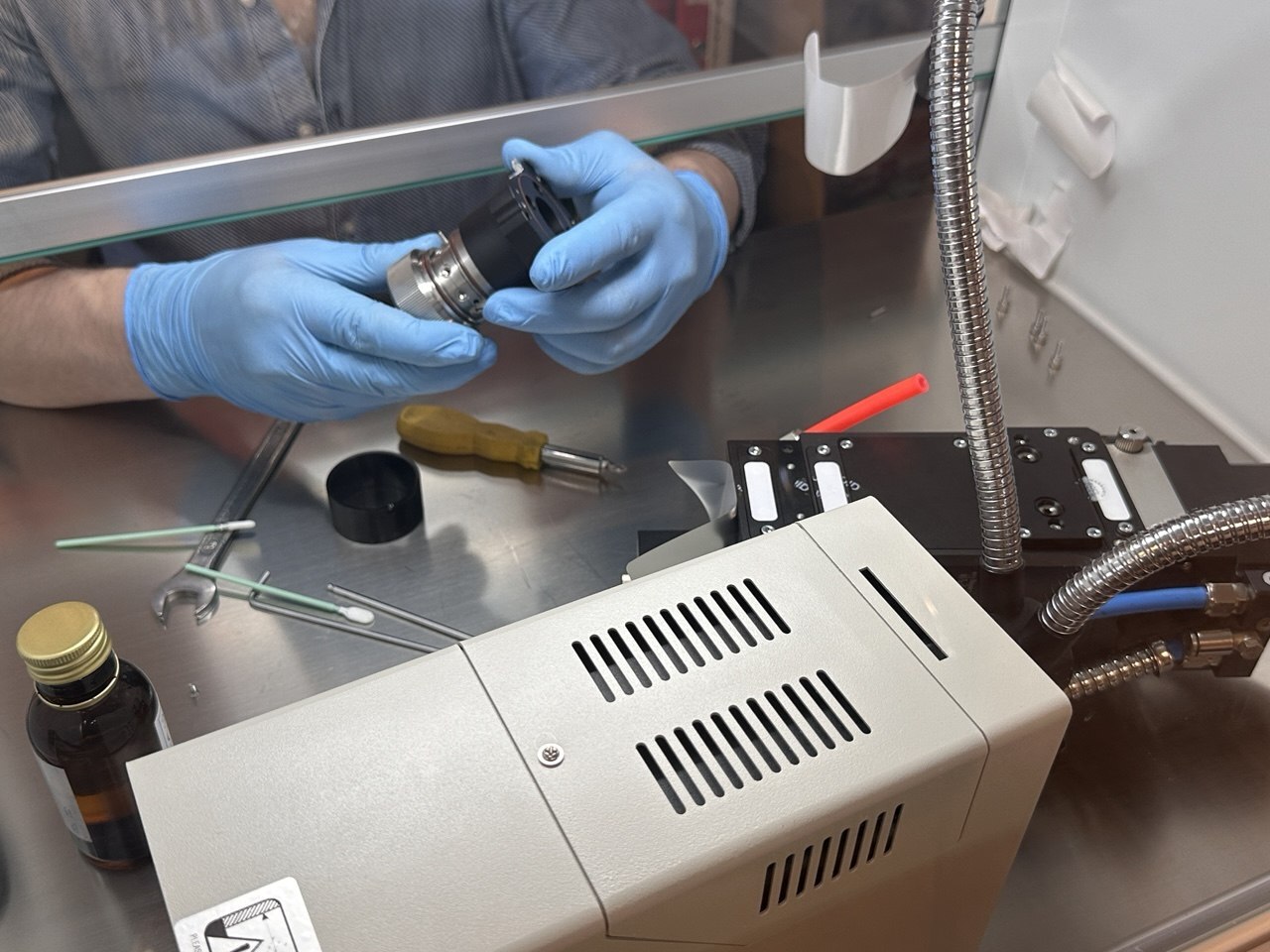

Очистка лазерной головки:
Используйте специальные палочки, пропитанные подходящим раствором, для деликатной очистки линз и оптики.
Протрите оптические элементы безворсовыми салфетками, избегая сильного давления, чтобы не повредить защитные покрытия.
Очистите корпус лазерной головки мягкой антистатической тканью, слегка смоченной в специальном растворе.
Проверьте наличие загрязнений в области охлаждения и вентиляции, при необходимости удалите их сжатым воздухом.
Обслуживание:
Осмотрите соединения и электрические компоненты на предмет загрязнений или повреждений.
Убедитесь в отсутствии механических повреждений линз, защитных стекол и корпуса.
При необходимости замените защитные элементы или нанесите новое антистатическое покрытие.
Завершение работы:
Убедитесь, что все инструменты убраны, а рабочая поверхность очищена.
Проведите обработку ультрафиолетовой лампой в шкафу для дополнительной стерилизации зоны.
Запишите данные в журнал обслуживания, указав дату, время и использованные материалы.
Рекомендации:
Производите регулярную очистку и техническое обслуживание согласно рекомендациям производителя лазерной головки.
Используйте только рекомендованные растворы, салфетки и инструменты для очистки оптических элементов.
Избегайте касания линз и оптических поверхностей голыми руками, чтобы предотвратить появление жирных пятен и загрязнений.
В беспылевом столе используется двойная система фильтрации, состоящая из предварительного фильтра и HEPA-фильтра, что обеспечивает максимальную эффективность очистки воздуха и поддержание высоких стандартов чистоты в рабочей зоне. Эта система гарантирует, что даже мельчайшие частицы пыли не попадут в чистую зону, предотвращая загрязнение чувствительного оборудования, такого как лазерные головки и оптические системы.
Обслуживание фильтров
Предварительный фильтр выполняет функцию первичной очистки воздуха, задерживая крупные частицы пыли и грязи, прежде чем они попадут в HEPA-фильтр.
Рекомендуется обслуживать предварительный фильтр не реже одного раза в три месяца, если оборудование используется в помещениях ISO 8.
В помещениях с более низким уровнем чистоты (ниже ISO 8) необходимость в обслуживании предварительного фильтра возрастает, и вам следует чистить его чаще, чтобы поддерживать высокую производительность системы фильтрации.
Способы обслуживания предварительного фильтра:
Очистка с помощью пылесоса – аккуратно удалите пыль и загрязнения с поверхности фильтра.
Промывание – при сильном загрязнении можно промыть фильтр водой, тщательно высушив его перед установкой обратно.
Важно:
Регулярное обслуживание предварительного фильтра продлевает срок службы системы фильтрации и обеспечивает стабильную работу оборудования, предотвращая накопление загрязняющих частиц и сохраняя идеальные условия для работы с выс
К данному товару еще не оставлено ни одного отзыва
